低壓真空接觸器

  一種高壓真空接觸器
真空接觸器的組成
真空接觸器主要由真空滅弧室和操作機構組成。真空滅弧室具有通過正常工作電流和頻繁切斷工作電流時可靠滅弧兩個作用。但不能切斷過負荷電流和短路電流。操作機構是由帶鐵芯的吸持線圈和銜鐵構成。線圈通電，吸引銜鐵，接觸器閉合；線圈失電，接觸器斷開。吸持線圈一般有直流和交流兩種形式。
真空滅弧室的外殼用玻璃或陶瓷絕緣材料制成，內部的真空度通常在0.01Pa以上。由于殼內的空氣少，觸頭開距可以做得很小，電弧也較容易被熄滅。觸頭材料一般用銅、銻、鋨等合金制成。滅弧室內屏蔽罩的作用是，當分斷電流時，凝結觸頭間隙中擴散出來的金屬蒸汽，有助于熄弧，還可以防止金屬蒸汽濺落到絕緣外殼上降低其絕緣強度。動觸頭與外殼下端用波紋管連接，動觸頭可以上下運動又不會漏氣。
結構及工作原理

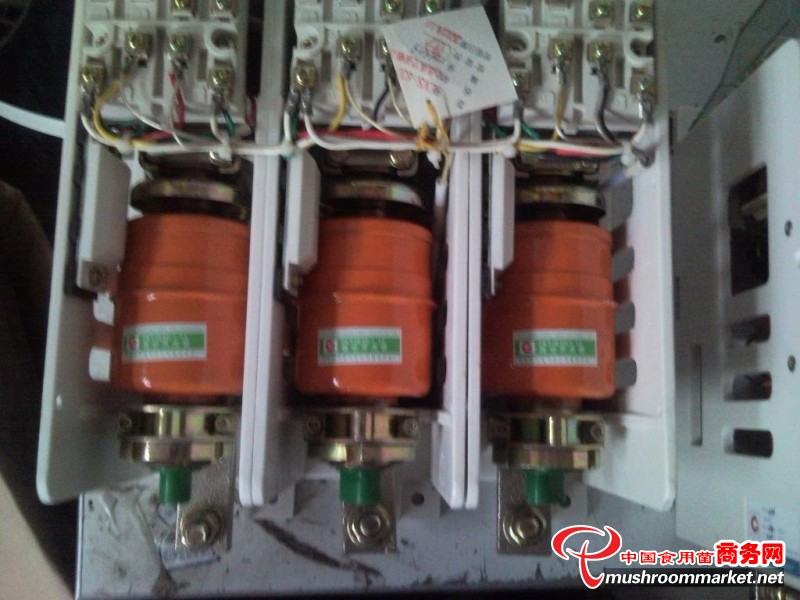

真空接觸器通常由絕緣隔電框架、金屬底座、傳動拐臂、電磁系統、輔助開關和真空開關管等部件組成。當電磁線圈通過控制電壓時，銜鐵帶動拐臂轉動，使真空開關管內主觸頭接通，電磁線圈斷電后，由于分閘彈簧作用，使主觸頭分斷
真空開關管是以上封蓋、下封蓋、金屬波紋管和陶瓷管等組成，該真空開關管，外殼采用95瓷絕緣材料制成波紋式的瓷管，它具有爬電距離大、機械強度高、耐熱和耐沖擊的特點。真空開關管內封裝一對動靜觸頭，觸頭材料采用耐磨且低截流值的Cu－W－Wc，這樣在滿足開斷性能的條件下，減小開斷過程中由于截流引起的過電壓，提高了真空開關管的使用電壽命。當金屬波紋管軸向運動時帶動動觸頭做分合閘動作。
電磁系統考慮實際吸力特性和反力特性良好配合，以及發揮接觸器運行時噪音低、節電的優點，采用滯留雙線圈由起動和維持兩繞組組成，通過輔助開關切換，為了便于用戶進行交流電源操作，接觸器帶有橋式整流裝置。
機械鎖扣：當閉合線圈通電時，接觸器吸合，機械鎖扣鎖住：當脫扣線圈通電時，機械鎖扣脫扣，接觸器釋放，脫扣線圈在熱態時，其電壓在Us85%－110%范圍內使接觸器可靠釋放。
真空接觸器的優點
真空接觸器熄孤能力強，耐壓性能好，操作頻率較高，壽命長，無電弧外噴，體積小、重量輕、維修周期較長。真空接觸器的真空滅弧室制造時工藝要求很高，如果工藝不良，滅弧室的真空容易下降。觸頭材料材質不好，在分斷電流時會出現 "截流過電壓"現象，即在分斷電流時，由于真空滅弧室的熄弧能力很強，電弧電流不是自然過零時切斷，而是從電流的某一值突然降到零，由此而出現高的過電壓。截流電壓會危及電氣設備的安全運行。
編輯本段
接觸器線路圖

  真空接觸器線路圖
常見故障原因診斷
真空接觸器是否有故障，可以根據其能否準確無誤地合閘、分閘并可靠地保持在合閘、分閘位置來判斷。主回路方面的故障，可以從接觸器例行的檢修和維護中發現并排除。
主要的常見故障原因分析如下：
不能儲能。不能儲能是真空接觸器較常見的故障之一，特別是棘輪、棘爪驅動的儲能機構，故障概率較高。儲能機構要完成儲能動作，主要取決于儲能電動機、驅動機構、定位件這3 個環節。緊緊抓住這3 個環節，很容易找出故障的癥結。
無合閘動作。發生無合閘動作故障，主要與合閘電磁鐵是否吸合、儲能是否到位、定位件動作是否正常有關。
空合。有合閘動作但合不上閘稱之為空合。在分析此類故障時，首先應從合閘保持(鎖扣)入手分析，然后再分析是否與儲能部分有關。
不分閘。在此需強調指出，接觸器發生拒動、空合等情況時，在分析檢修接觸器主體之前，要充分判斷一下原因是否出在控制及二次元件如輔助開關、端子排等方面，然后再進行接觸器的分析診斷.
一種高壓真空接觸器
適用范圍
JCZ7-630真空接觸器系列高壓真空接觸器適用于冶金、礦山、石化、建筑等部門和廠礦企業配電系統，用來控制7.2KV、12KV及以下等級的高壓電機、變壓器及容性負荷等用電設備，特別適用于各種頻繁操作領域。
編輯本段
工作環境條件
1、海撥高度不超過2000米。
2、環境空氣溫度：-25～+40℃。
3、空氣相對濕度：環境空氣溫度為+25℃時不超過50%，在較低溫度下可以有較高的相對濕度。最濕月份的平均溫度為+25℃時，月平均最大相對濕度為90%。
4、安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第Ⅲ類。
5、環境污染等級為3級。
6、振動不大于30米/秒的場。
編輯本段
技術參數
控制電壓：AC220V AC380V
額定電流：160A|250A|400A|630A
額定電壓：1140V |6KV|7.2KV|10KV|12KV
極數：3極|4極|5極
編輯本段
結構及工作原理
JCZ7-630真空接觸器由真空開關管、絕緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動動臂和動導桿等，使真空開 關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分斷狀態。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。輔助觸頭位于銜鐵板一端，由銜鐵上下運動帶動輔助觸頭運動。
編輯本段
使用及維修
1、接觸器的工作電壓及工作電流不應超過額定值。
2、對新換的真空開關管要事先檢查其真空度。要求在10-2帕（10-4托）以上。可用工頻耐壓法檢查：觸頭間距在標準要求范圍內，要求耐壓8KV以上（經三次試驗后，不允許有擊穿或連續閃絡現象）。
3、平時建議用2500V兆歐表檢查。當絕緣電阻小于100M 時應加強監視。小于60M時應更換真空開管。檢查時應區分陶瓷表面受潮或其他原因引起的絕緣下降。
4、在小負荷感性負載使用真空接觸器時，建議配用RC阻容吸收盒，接入接觸器主電路負載側。
5、凡屬下列情況之一時應對接觸器作全面檢查和調整。
1）每年一次例行檢查和清潔工作。
2）動作一萬次以后。
3）真空開關管損壞后。
檢查及調整內容：
1）真空開關管真空度。可用工頻試驗法。
2）輔助觸頭觸點接觸情況。接觸不良要調換新觸頭或以維修。
3）檢查開距及三管同步。
4）所有螺釘螺母有否松動。活動部位有否卡住現象。
5）絕緣耐壓程度檢查，用測試儀或2500V兆歐表。
