(CCC)真空接觸器工作原理
(CCC)真空接觸器接線圖

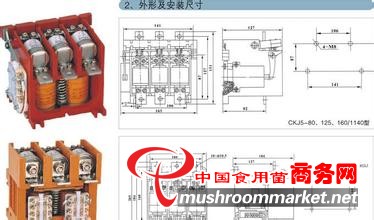

(CCC)真空接觸器安裝尺寸

國家認證產品 全國統一服務熱線：0577-62715210
一、“EVS、CKJ3、CKJ5系列真空接觸器”適用于交流50HZ，額定電壓至6KV-12KV、額定電流160至630A的饋電網絡，供遠距離接通和分斷電路，以及頻繁起動和停止交流電動機之用，并適宜與各種保護裝置配合，組裝成隔爆型電磁起動器，本產品采用真空連接技術，存儲等國際上先進的集成電路和微機技術開發而成的，特別適用于電動機的頻繁起動及控制電爐變壓器的關合和分斷；也廣泛使用在高壓電容無功補償裝置中，因此保護精度高，故障分析準確，保護功能齊全，保護動作可靠，參數顯示直觀，可選配標準模擬信號輸出等功能，廣泛適用于石油、化工、電力、冶金、煤炭、輕工、紡織等行業。
   二、 該系列真空接觸器用于12KV以下電力網絡系統中，兩臺真空接觸器,之間加裝機械連鎖軸后，可實現機械互械及連鎖功能，同時也可以實現電氣閉鎖。主要用于提升電控線路中作為正反轉換向、動力制動、線路主開關，可以頻繁操作，具有機械壽命長，可靠性能高，少維護，優良的開關性能等優點。也可用于控制高壓風機的正反轉換向等負載中作為主開關。   本產品體積小、重量輕，采用國際流行的上下布置的組裝式結構方式，使用維護方便，易于組成F—C回路成套設備。真空滅弧室的動導電桿與下出線端子間用軟連接連接，構成主電路通路。絕緣子把動導電桿與驅動機構連接起來，并對地絕緣。絕緣子的高壓側與真空滅弧室動導電桿的內螺紋連接，并與軟連接固定在一起，絕緣子的另一側連接在操動機構上。電磁鐵驅動回轉軸帶動真空滅弧室動觸頭執行分合動作。
型號：EVS-160/250/400/630A
級數：3
額定電壓：1.14（KV）
額定電流：63、125、160、250、400、630(A)
控制電壓：110-127-220-380(V)
主回路接通能力：1.6、2.5、4、6.3KA 100次
主回路分斷能力：1.28、2、3.2KA 25次
極限分斷：4500A 3次 電壽命1 0(萬次)
機械壽命：100(萬次) 安裝尺寸 378×100(四孔)
三、型號規格
JCZ5-160/6KV真空交流接觸器
JCZ5-250/6KV真空交流接觸器
JCZ5-400/6KV真空交流接觸器
JCZ5-600/6KV真空交流接觸器
JCZ7-160/12KV真空交流接觸器
JCZ7-250/12KV真空交流接觸器
JCZ7-400/12KV真空交流接觸器
JCZ7-600/12KV真空交流接觸器
EVS-160/1140V真空交流接觸器
EVS-250/1140V真空交流接觸器
EVS-400/1140V真空交流接觸器
EVS-630/1104KV真空交流接觸器
CKJ5-63/1140KV真空交流接觸器
CKJ5-80/1140KV真空交流接觸器
CKJ5-125/1140KV真空交流接觸器
CKJ5-250/1140KV真空交流接觸器
CKJ5-400/1140KV真空交流接觸器
CKJ5-630/1140KV真空交流接觸器
CKJ5-800/1140KV真空交流接觸器
CKJ5-1000/1140KV真空交流接觸器
CKJ5-1250/1140KV真空交流接觸器
CKJ5-1600/1140KV真空交流接觸器
CKG3-160/6KV真空交流接觸器
CKG3-250/6KV真空交流接觸器
CKG3-400/6KV真空交流接觸器
CKG3-630/6KV真空交流接觸器
CKG4-160/12KV真空交流接觸器
結構及工作原理
接觸器由真空開關管、絕緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。
真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動動臂和動導桿等，使真空開 關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分斷狀態。
電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。
輔助觸頭位于銜鐵板一端，由銜鐵上下運動帶動輔助觸頭運動。
安裝、調整及更換天關管
1．  安裝
⑴ 安裝前應檢查安裝平面，安裝面不平時用墊片調整。
⑵ 用螺釘加防松墊圈將接觸器固定在安裝板上。
⑶ 接好主回路進出線，將交流控制電源線接在接線端子上，并接好地線。
2．  調整
當觸頭參數不符合要求或更換真空開關管后需作如下調整：
⑴ 松開球面接頭鎖緊螺母。
⑵ 轉動球面接頭法蘭，使觸頭剛剛斷開（用萬用表低阻檔測）并反復調整，使三
管保持一致。
⑶ 順時針轉動球面接頭到法蘭，使開距達到標準要求。
⑷ 擰緊動法蘭鎖緊螺母。由于結構尺寸上保證，超程不必再調整。
⒊ 更換真空開關管
當真空度下降或其他原因損壞時需更換真空開關管。
⑴ 當動靜觸頭分開狀態下，用2500V兆歐表測動靜觸頭間絕緣電阻小于60兆歐時
應更換真空開關管。
⑵ 擰松主電路與軟聯接線連接螺釘，脫開軟聯接線。
⑶ 擰下靜導電板絕緣框的螺釘。
⑷ 向動端壓縮觸頭彈簧將銷釘轉90度。
⑸ 將真空開關管組件取下。
⑹ 卸下球面接頭組件，取下開關管。
⑺ 將待換的真空開關管按上述相反順序安裝到接觸器上。擰緊鎖緊螺母時，注意不
使波紋管處于扭曲狀態。更換開關管后要重新調節開距。
使用與維修
1．  接觸器的工作電壓及工作電流不應超過額定值（控制回路原理圖見圖四、圖五、）。
2．  對新換的真空開關管要事先檢查其真空度。要求在10-2帕（10-4托）以上?？?br /> 用工頻耐壓法檢查：觸頭間距在標準要求范圍內，要求耐壓8KV以上（經三次試驗后，不允許有擊穿或連續閃絡現象）。
3．  平時建議用2500V兆歐表檢查。當絕緣電阻小于100M 時應加強監視。小于60M
時應更換真空開管。檢查時應區分陶瓷表面受潮或其他原因引起的絕緣下降。
4．  在小負荷感性負載使用真空接觸器時，建議配用RC阻容吸收盒，接入接觸器主
電路負載側。
5．  凡屬下列情況之一時應對接觸器作全面檢查和調整。
⑴ 每年一次例行檢查和清潔工作。
⑵ 動作一萬次以后。
⑶ 真空開關管損壞后。
檢查及調整內容：
⑴ 真空開關管真空度。可用工頻試驗法。
⑵ 輔助觸頭觸點接觸情況。接觸不良要調換新觸頭或以維修。
⑶ 檢查開距及三管同步。
⑷ 所有螺釘螺母有否松動?；顒硬课挥蟹窨ㄗ‖F象。
⑸ 絕緣耐壓程度檢查，用測試儀或2500V兆歐表。
